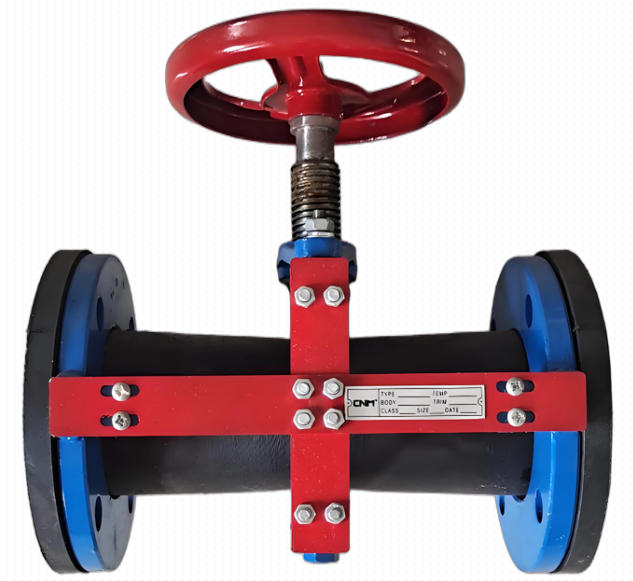

Valve à pincement
La vanne à pincement est un nouveau type de vanne présentant une forme structurelle unique, très appréciée pour son excellente résistance à l'usure et à la corrosion. Elle convient à la régulation des systèmes de transport de boues granulaires ou de produits chimiques dans diverses canalisations sous pression.
Champ d'application : Industrie chimique, pétrole, production d'énergie, usines d'alcalis, traitement des minéraux, ciment, préparation du charbon, industries non métalliques, etc. Il permet de contrôler et d'arrêter rapidement le flux de matériaux granulaires concentrés dans les canalisations.
Supports applicables : Pâte à papier, eaux usées, scories, scories de charbon, sédiments, etc.
Température de fonctionnement : -30°C à 120°C. Des températures plus élevées peuvent être obtenues sur demande.
Plage de pression : -0,3 à 2,5 MPa (à préciser lors de la commande).
Méthodes d'actionnement : Manuel, électrique, pneumatique.
Matériau du corps de vanne : Fonte grise, alliage d’aluminium, pièces structurelles en acier au carbone.
Matériaux de la vanne principale :
Corps de vanne : Matériaux de coque : acier au carbone, fonte, aluminium moulé ou plastique.
Tige de soupape et plateau de pression : Matériaux : acier au carbone, fonte, acier inoxydable.
Fixations : Boulons haute résistance résistants à la corrosion ; Grade : 4.8, 8.8.
Brides : Matériaux en acier au carbone et en acier inoxydable (selon les besoins du client).

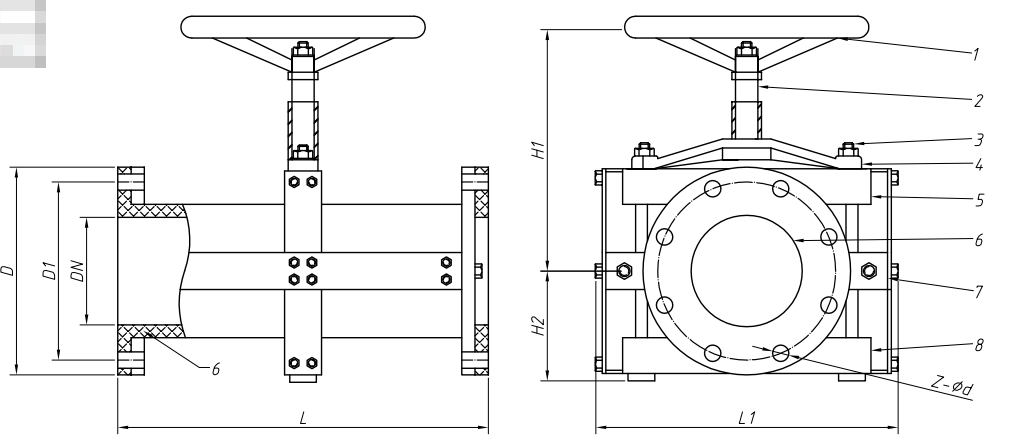

Caractéristiques structurelles de la vanne :
Le type d'étanchéité de la face d'extrémité est déterminé en fonction des spécifications de la vanne et des méthodes de traitement.
Structure de vanne simple, entretien facile.
Prolonge considérablement la durée de vie. Lors de la maintenance, retirez les boulons et remplacez uniquement le manchon en caoutchouc. Le corps de vanne est réutilisable plusieurs fois, ce qui réduit significativement les coûts.
Applications des vannes à manchon en caoutchouc :
Centrales électriques, usines chimiques : utiliser du caoutchouc résistant aux acides et aux alcalis.
Mines (charbon, fer, or, métaux non ferreux, etc.) : Particules plus grosses, chocs importants, utiliser du caoutchouc naturel ou du caoutchouc composé avec une résistance à l’usure plus élevée.
Teneur élevée en huile : utiliser du caoutchouc résistant à l'huile.
Normes de brides personnalisées :
Norme américaine : ASME/ANSI B16.5-2003 Bride à collerette à emboîter
Norme japonaise : JIS B2210 ~ JIS B2216 10K PL
Norme allemande : DIN 2544 (45, 46)
Norme britannique : BS 4504
Norme française : NF E29-211 Bride en acier
