La vanne à guillotine à indicateur en acier moulé American Standard est compatible avec les canalisations ANSI classes 150 à 2500 et fonctionne dans des plages de températures allant de -59 à 425 °C (acier au carbone), de -29 à 650 °C (acier au chrome-molybdène) et de -40 à 500 °C (acier inoxydable). Sa conception et sa fabrication respectent les normes internationales les plus exigeantes, garantissant une étanchéité fiable et d'excellentes performances. De conception compacte et rationnelle, elle présente un design élégant. Le choix du matériau du corps de vanne, du garnissage et du joint est adapté aux conditions de service et aux exigences de l'utilisateur, permettant ainsi son utilisation dans diverses conditions de pression, de température et de fluide. Elle est largement utilisée comme dispositif d'arrêt dans les canalisations de liquides des secteurs du pétrole, de la chimie, de l'agroalimentaire, de l'eau, des eaux usées, de la construction, de la pharmacie, du textile, de l'énergie électrique, du transport maritime, de la métallurgie et des systèmes énergétiques.
La vanne à guillotine à indicateur de position ASME classe 150 est conçue pour un contrôle précis du débit et une fermeture efficace dans les systèmes de protection incendie, ainsi que dans diverses applications industrielles. Dotée d'un indicateur de position permettant une visualisation à distance, cette vanne garantit une utilisation et une surveillance aisées, ce qui la rend idéale pour les installations de sécurité incendie où la position ouverte ou fermée doit être facilement identifiable à distance. Conforme à la norme ASME classe 150, cette vanne est fabriquée à partir de matériaux de haute qualité, offrant durabilité, fiabilité et performances optimales sur le long terme dans une large gamme d'environnements d'exploitation.
Caractéristiques principales
Indicateur de publication pour la surveillance à distance :
La vanne est équipée d'un système d'indicateur de position permettant aux opérateurs de déterminer facilement si la vanne est ouverte ou fermée, une caractéristique essentielle pour les systèmes de protection incendie et de sécurité.
Durabilité à long terme :
Fabriquée à partir de matériaux de haute qualité, la vanne est conçue pour résister aux conditions environnementales difficiles et à une utilisation industrielle intensive.

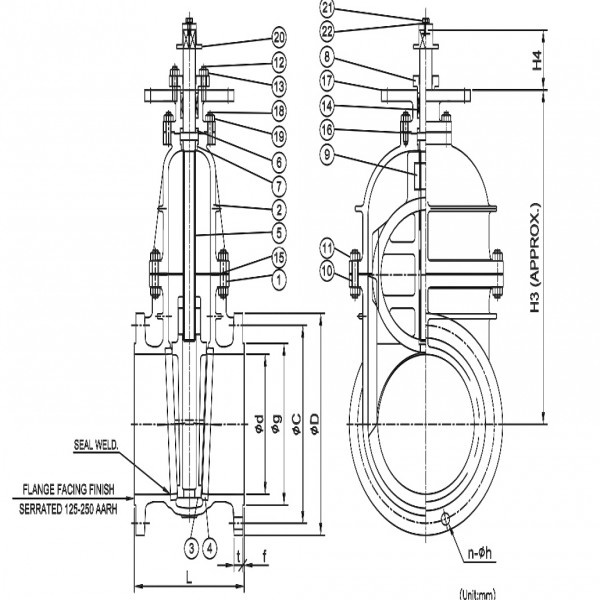

| TAILLE | φd | L | mg | φC | φD | t | f | H3 | H4 | n-φh | RÉF.
POIDS
(kg) |
| DN | NPS |
| 100 | 4 | 102 | 229 | 157.2 | 190,5 | 229 | 22.4 | 1.5 | 420 | 120 | 8-19.1 | 40 |
| 125 | 5 | 127 | 254 | 185,7 | 215,9 | 254 | 22.4 | 1.5 | 480 | 120 | 8-22.2 | 60 |
| 150 | 6 | 153 | 267 | 215,9 | 241,3 | 279 | 23.9 | 1.5 | 525 | 120 | 8-22.2 | 80 |
| 200 | 8 | 204 | 292 | 269,7 | 298,4 | 343 | 26.9 | 1.5 | 620 | 120 | 8-22.2 | 130 |
| 250 | 10 | 254 | 330 | 323,8 | 362.0 | 406 | 28.4 | 1.5 | 700 | 120 | 12-25,4 | 180 |
| 300 | 12 | 305 | 356 | 381.0 | 431,8 | 483 | 30.2 | 1.5 | 800 | 120 | 12-25,4 | 280 |
| 350 | 14 | 337 | 381 | 412,8 | 476.2 | 533 | 33,3 | 1.5 | 875 | 120 | 12-28.6 | 380 |
| 400 | 16 | 388 | 406 | 469,9 | 539,8 | 597 | 35.1 | 1.5 | 970 | 120 | 16-28,6 | 490 |
| 450 | 18 | 439 | 432 | 533,4 | 577,8 | 635 | 38.1 | 1.5 | 1070 | 120 | 16-31,8 | 630 |
| 500 | 20 | 489 | 457 | 584.2 | 635.0 | 698 | 41.1 | 1.5 | 1160 | 120 | 20-31,8 | 780 |
| 600 | 24 | 591 | 508 | 692.2 | 749,3 | 813 | 46.0 | 1.5 | 1350 | 120 | 20-34,9 | 1200 |
Pourquoi choisir CNM VALVE ?
Chez CNM VALVE, nous nous engageons à fournir des solutions fiables et de haute qualité pour les systèmes industriels et de protection incendie. Notre vanne à guillotine à indicateur de position ASME classe 150 est conçue pour offrir performance, sécurité et durabilité, ce qui en fait le choix idéal pour vos opérations critiques.
CNM VALVE propose des services de livraison rapide et de personnalisation pour répondre aux exigences et aux délais spécifiques de chaque projet.
Pour plus d'informations ou pour demander un devis, veuillez consulter le site web de CNM VALVE ou contacter directement notre équipe commerciale.
Pour toute question ou pour passer une commande, veuillez contacter notre équipe dès aujourd'hui !
