Caractéristiques principales
Certification API 6D : Entièrement conforme aux normes API 6D, garantissant une qualité optimale pour les applications industrielles exigeantes.
Conception à bille flottante : offre des performances d’étanchéité supérieures grâce à une pression de soupape accrue, assurant une sécurité et une efficacité opérationnelle améliorées.
Ignifugé et antistatique : conçu pour une fiabilité maximale, même dans des environnements à haute température.
Tige anti-éjection : conçue pour un fonctionnement sûr, empêchant les éjections de la tige afin de garantir la sécurité des opérateurs et des équipements.
Diversité des options d'alésage : Disponible en alésage standard et en alésage réduit pour répondre à divers besoins de contrôle du débit.
Applications
La vanne à bille flottante API 6D de CNM Valve est polyvalente et conçue pour fonctionner dans un large éventail de secteurs industriels :
Pétrole et gaz
Traitement pétrochimique
Production d'énergie
Traitement de l'eau
Traitement industriel

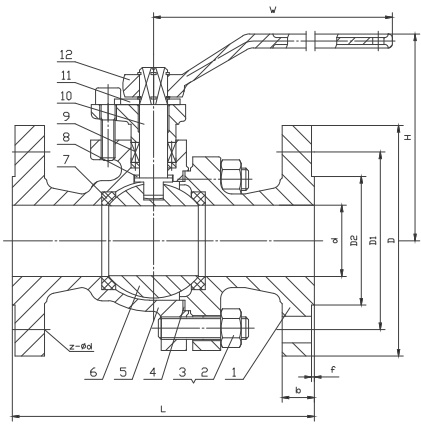

Matériau du corps :
| NO | Nom de la partie | matériel |
| 1 | Corps | CF8/CF8M |
| 2 | Boulon de capot | ASTM A193 Gr.B7 |
| 3 | Écrou de boulon de capot | ASTM A194 Gr.2H |
| 4 | Joint d'étanchéité | PTFE |
| 5 | Couverture | ASTM A216-WCB |
| 6 | Balle | ASTM A182-F304 |
| 7 | Anneau de siège | PTFE |
| 8 | Anneau de butée | PTFE |
| 9 | Emballage | PTFE |
| 10 | Tige | ASTM A276-304 |
| 11 | Bouchon | ASTM A36 |
| 12 | Poignée | ASTM A216 WCB |
Données dimensionnelles :
| unité : mm | | | | | | | | | | |
| DN | d | L | H | W | D | D1 | D2 | b | F | z-Фd |
| 1/2" | 14 | 108 | 59 | 130 | 89 | 60,5 | 35 | 10 | 1.6 | 4-16 |
| 3/4" | 19 | 117 | 63 | 130 | 99 | 69,9 | 43 | 10,5 | 1.6 | 4-16 |
| 1" | 25 | 127 | 75 | 160 | 108 | 79.2 | 51 | 11,5 | 1.6 | 4-16 |
| 1-1/4" | 32 | 140 | 85 | 200 | 117 | 88,9 | 64 | 13 | 1.6 | 4-16 |
| 1-1/2" | 38 | 165 | 95 | 230 | 127 | 98,6 | 73 | 14,5 | 1.6 | 4-16 |
| 2" | 49 | 178 | 155 | 260 | 152 | 120,5 | 92 | 16 | 1.6 | 4-19 |
| 3" | 76 | 203 | 195 | 280 | 190 | 152,4 | 127 | 19,5 | 1.6 | 4-19 |
| 4" | 100 | 229 | 215 | 320 | 229 | 190,5 | 157 | 24 | 1.6 | 8-19 |
| 6" | 150 | 394 | 275 | 720 | 279 | 241,3 | 216 | 25,5 | 1.6 | 8-22 |
| 8" | 201 | 457 | 345 | 850 | 343 | 298,5 | 270 | 29 | 1.6 | 8-22 |
| 10" | 252 | 533 | 495 | 1000 | 406 | 362.0 | 324 | 30,5 | 1.6 | 12-25 |
Caractéristiques de la vanne à bille flottante API 6D
Caractéristiques structurelles
Les vannes à flotteur sont des produits de qualité supérieure, fruits de technologies de pointe développées tant au niveau national qu'international. Grâce à des conceptions modernes, elles répondent aux exigences de sécurité et de facilité d'utilisation des normes industrielles courantes.
Structures anti-éclatement de la tige de soupape
Lors du passage du fluide à travers la vanne, la pression dans le corps de vanne peut potentiellement repousser la tige. De même, lors de la réparation de la vanne, si une pression est présente dans la cavité centrale, la tige ou le fluide peuvent être facilement expulsés lors du démontage, ce qui peut entraîner des blessures. Pour prévenir ces risques, une butée est placée à la base de la tige. Ainsi, même en cas d'incendie, de combustion du joint d'étanchéité et de la butée, ou d'endommagement du joint d'étanchéité pour d'autres raisons, la pression du fluide dans le corps de vanne maintiendra la butée de la tige en contact étroit avec la face d'étanchéité supérieure du corps de vanne, empêchant ainsi toute fuite de fluide au niveau du joint d'étanchéité endommagé.
Indication de commutation du robinet à flotteur manuel
Les éléments mobiles d'une vanne (bille, tige et poignée) forment un ensemble. La tête de la tige, de forme dipôle, permet de distinguer facilement la position de la vanne (« ON » ou « OFF ») grâce à la position de la poignée. Lorsque le dipôle de la poignée ou de la tige est parallèle à l'axe du tuyau, la vanne est ouverte (« ON ») ; lorsqu'il est perpendiculaire à cet axe, la vanne est fermée (« OFF »).
Dispositif antistatique
Lors de la manœuvre de la vanne, le frottement entre la bille et le siège non métallique, tel que le PTFE, génère une charge électrostatique susceptible de s'accumuler sur la bille. Afin de prévenir les étincelles électrostatiques, un dispositif antistatique est placé sur la vanne pour évacuer cette charge depuis le canal statique situé entre la bille et la tige, ou entre la tige et le corps de la vanne.
dispositif de verrouillage de la vanne
Pour éviter toute mauvaise manipulation, la position complètement ouverte ou fermée de la vanne peut être verrouillée, notamment lorsque les vannes sont installées à l'extérieur ou lorsque leur ouverture ou fermeture est interdite par un procédé technique. Afin d'empêcher toute manipulation par des tiers, le verrouillage de la position de la vanne est primordial. C'est pourquoi un dispositif de verrouillage de positionnement (tb) est conçu à la demande des utilisateurs pour répondre aux exigences techniques ou d'utilisation.rs.
Pourquoi choisir CNM VALVE ?
CNM Valve se distingue par son engagement envers la qualité et la précision, ce qui en fait un choix privilégié pour les solutions industrielles à travers le monde. Réputée pour sa fiabilité, sa conformité aux normes API 6D et son souci constant de la sécurité, la marque CNM Valve bénéficie de la confiance de nombreux secteurs d'activité.
Pour plus d'informations ou pour demander un devis, veuillez consulter le site web de CNM VALVE ou contacter directement notre équipe commerciale.
