Clapet anti-retour à double plaque
Un clapet anti-retour à double plaque est un type de clapet conçu pour empêcher le reflux dans les canalisations. On l'appelle parfois clapet anti-retour à double plaque ou clapet anti-retour Duo.

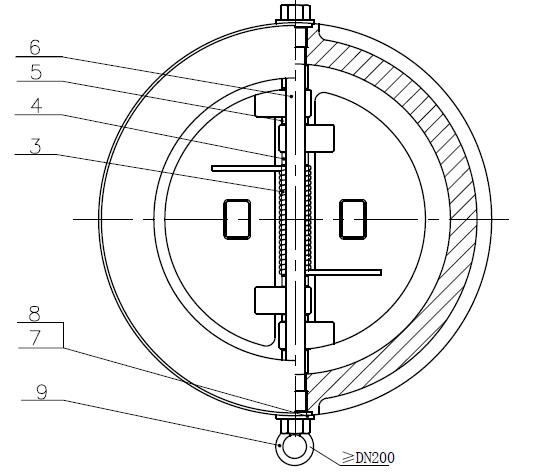

La vanne se compose de deux plaques à ressort articulées sur un axe central. En présence d'un flux direct, les plaques s'ouvrent, laissant passer le fluide. Lorsque le flux diminue ou s'arrête, les plaques se referment sous l'effet d'un ressort de torsion, empêchant ainsi le reflux.
Comparées aux clapets anti-retour à battant et à levage traditionnels, les clapets anti-retour à double plaque sont généralement plus robustes, plus légers et plus compacts. Ils offrent également l'avantage d'éliminer simultanément les coups de bélier et les à-coups, ce qui en fait un choix efficace et performant pour de nombreuses applications.
Les clapets anti-retour à double plaque sont couramment utilisés dans des secteurs tels que le pétrole et le gaz, le traitement de l'eau, la chimie et la production d'énergie. Ils sont disponibles dans une variété de matériaux, de tailles et de modèles pour s'adapter aux différentes applications de canalisations.
Caractéristiques principales
Conception à double plaque : La conception innovante à double plaque permet d'obtenir une vanne légère et compacte qui minimise la perte de pression et maximise l'efficacité du débit.
Matériaux de haute qualité : Fabriqué à partir de matériaux de première qualité, le clapet anti-retour API Duo Plate résiste à la corrosion et à l’usure, assurant une durabilité même dans les environnements les plus exigeants.
Applications polyvalentes : Convient à l’eau, au pétrole, au gaz et à divers autres fluides, ce qui le rend idéal pour un large éventail d’industries, notamment le pétrole et le gaz, le traitement de l’eau et le traitement chimique.
Installation et maintenance faciles : La conception de la vanne permet une installation simple et des exigences de maintenance minimales, réduisant ainsi les temps d'arrêt et les coûts d'exploitation.
Caractéristiques
Gamme de tailles : Disponible en différentes tailles pour répondre aux besoins spécifiques de chaque application.
Pression nominale : Conçu pour résister aux environnements à haute pression.
Plage de températures : Capable de fonctionner dans une large plage de températures.
Avantages
Empêche le reflux : Empêche efficacement le reflux, protégeant ainsi votre système contre les dommages potentiels et assurant un fonctionnement optimal.
Efficacité améliorée : le mécanisme à double plaque améliore les performances d’écoulement, réduisant ainsi les coûts énergétiques.
Performances fiables : Grâce à sa construction robuste, le clapet anti-retour API Duo Plate offre des performances fiables dans les applications critiques.
Installation et fonctionnement
1. Préparation : Assurez-vous que la zone d'installation est propre et exempte de débris.
2. Alignement : Alignez correctement la vanne dans le système de tuyauterie.
3. Fixation : Fixez la vanne à l'aide des boulons et raccords appropriés, conformément aux instructions du fabricant.
4. Tests : Une fois installée, effectuez un test de pression pour vérifier l'intégrité et le bon fonctionnement de la vanne.
Détails
| Paramètre | Description |
|---|
| Taper | Clapet anti-retour à double plaque |
| Fonction | Utilisé pour empêcher le reflux dans les systèmes de tuyauterie |
| Matière corporelle | Fonte, acier au carbone, acier inoxydable, autres alliages |
| Matériau du disque | Acier inoxydable, autres alliages |
| Matériau de la tige | Acier inoxydable, autres alliages |
| Matériau du siège | EPDM, NBR, Viton, PTFE, métal sur métal |
| Gamme de tailles | de 1 pouce à 60 pouces |
| Pression nominale | Classe ANSI 150 à 2500, PN 10 à PN 420, JIS 10K à JIS 63K |
| Plage de température | -196°C à +815°C (-321°F à +1500°F) |
| Connexions terminales | Plaquette à bride |
| Face à face | Conformément aux normes API 594 ou DIN EN 558-1 |
| Installation | Horizontal ou vertical |
| Entretien | Maintenance minimale requise |
| Avantages | Conception compacte, faible perte de charge, réponse rapide, faible coût |
| Applications | Industrie chimique, pétrolière et gazière, production d'énergie, traitement de l'eau, etc. |
CARACTÉRISTIQUES:
Légère, donc plus facile à manipuler et autoportante.
Disques légers pour une fermeture rapide sans reflux
Butoirs anti-chocs : durée de vie prolongée des garnitures de soupapes avec une usure minimale même dans les conditions d’utilisation les plus extrêmes.
Conception plus compacte et structurellement solide.
La même vanne peut être installée horizontalement ou verticalement.
Seul clapet anti-retour à double plaque pouvant être installé pour un écoulement inversé grâce à sa fermeture assistée par ressort.
Faible perte de charge et réduction des pertes d'énergie, quelles que soient les pressions nominales.
Anneaux de levage à partir de DN 200
Certificat:
Pourquoi choisir CNM Valve ?
Chez CNM Valve, nous sommes fiers de fournir des produits de haute qualité, soutenus par un service client exceptionnel. Notre clapet anti-retour API Duo témoigne de notre engagement envers la qualité et la fiabilité. Choisissez CNM pour des solutions innovantes répondant à vos besoins industriels.
Pour plus d'informations sur le clapet anti-retour API Duo Plate, contactez-nous dès aujourd'hui ou demandez un devis via notre site web. Découvrez la fiabilité des vannes CNM dans vos systèmes industriels !
