Caractéristiques principales :
Contrôle précis du débit : assure un contrôle fluide et sans fuite du débit de fluide.
Résistance à la corrosion : La membrane sépare les composants de la vanne du fluide, protégeant ainsi le corps de la vanne des substances corrosives.
Conception étanche : Le diaphragme assure une étanchéité parfaite, même sous haute pression.
Durabilité : Fabriqué à partir de matériaux de haute qualité, assurant une longue durée de vie avec un minimum d'entretien.
Applications polyvalentes : Convient à un large éventail d’industries, notamment le traitement chimique, la production pharmaceutique et le traitement de l’eau.
Maintenance facile : La conception permet une maintenance et un remplacement faciles du diaphragme.
Comment ça marche :
La vanne à membrane de type Weir utilise une membrane flexible pour contrôler le débit des fluides. Lorsque l'actionneur de la vanne est actionné, il déplace la membrane vers le haut ou vers le bas afin de permettre ou d'interrompre le passage du fluide à travers le corps de la vanne. La conception unique en forme de « déversoir », avec son siège surélevé, assure une étanchéité optimale, empêchant toute fuite lorsque la vanne est fermée. Ce type de vanne est reconnu pour sa précision de régulation du débit et peut être utilisé pour la manipulation de divers fluides, notamment les boues, les liquides et les gaz.
Applications :
Industrie chimique : Manipulation de produits chimiques agressifs et corrosifs.
Traitement de l'eau : Contrôle du débit d'eau et d'eaux usées dans les stations d'épuration.
Industrie pharmaceutique : Maintien d'environnements stériles dans la fabrication de produits pharmaceutiques.
Alimentation et boissons : Contrôle du débit des liquides, sirops et autres ingrédients.
Pétrole et gaz : Garantir une gestion sûre et contrôlée des fluides dans les pipelines et les raffineries.
Qu'est-ce qu'une vanne à membrane à déversoir ?
La vanne à membrane de type Weir est un type de vanne à membrane. C'est l'une des plus répandues. Elle possède un rebord surélevé sur lequel la membrane vient se presser pour assurer l'étanchéité. Grâce à ce rebord, la course de la membrane lors de la fermeture complète est réduite. Ainsi, la contrainte exercée sur la membrane lors de la fermeture de la vanne diminue.
La membrane est fabriquée dans un matériau robuste, ce qui la rend adaptée aux applications haute pression et vide. Les vannes à membrane de type Weir offrent d'excellentes performances pour le contrôle du débit, la régulation et le contrôle de faibles débits. Elles utilisent un compresseur en deux parties pour créer une petite ouverture au centre de la vanne. Ces vannes sont souvent utilisées pour la manipulation de liquides et de gaz homogènes et propres, car les contaminants et les boues visqueuses peuvent s'accumuler sur le siège. Elles peuvent également fonctionner avec des fluides dangereux, abrasifs et corrosifs.La vanne à membrane de type Weir est particulièrement adaptée aux applications corrosives et générales. Elle permet de combiner un large choix de revêtements et de qualités de membrane. Grâce à sa course réduite, elle est privilégiée par rapport aux revêtements en fluoropolymères et est la seule conception compatible avec les membranes en PTFE.
CNM VALVE est le principal fabricant de vannes à membrane à déversoir en Chine. Nos vannes à membrane à déversoir permettent un plus grand nombre de cycles de fonctionnement, réduisant ainsi les coûts d'exploitation et d'arrêt. Leur conception sans poches évite toute contamination du fluide de conduite. Les vannes à déversoir sont la solution idéale lorsque la régulation du débit est nécessaire.
Comment fonctionne une vanne à membrane de type déversoir ?
La vanne à membrane de type déversoir utilise une membrane flexible reliée à un compresseur. Ce dernier est lui-même relié à une tige. Lorsque le débit doit être augmenté, la tige est relevée. Ce mouvement ascendant de la tige transmet l'énergie au compresseur, qui se déplace également vers le haut, entraînant la montée de la membrane. Ce mouvement ascendant de la membrane génère une augmentation du débit du fluide.
À l'inverse, pour diminuer le débit ou l'interrompre complètement, la tige est tournée et abaissée. Le mouvement descendant de la tige est transmis au compresseur, qui applique alors une pression sur le diaphragme, le faisant descendre. Ce mouvement descendant du diaphragme réduit le débit ou coupe complètement l'écoulement du fluide.

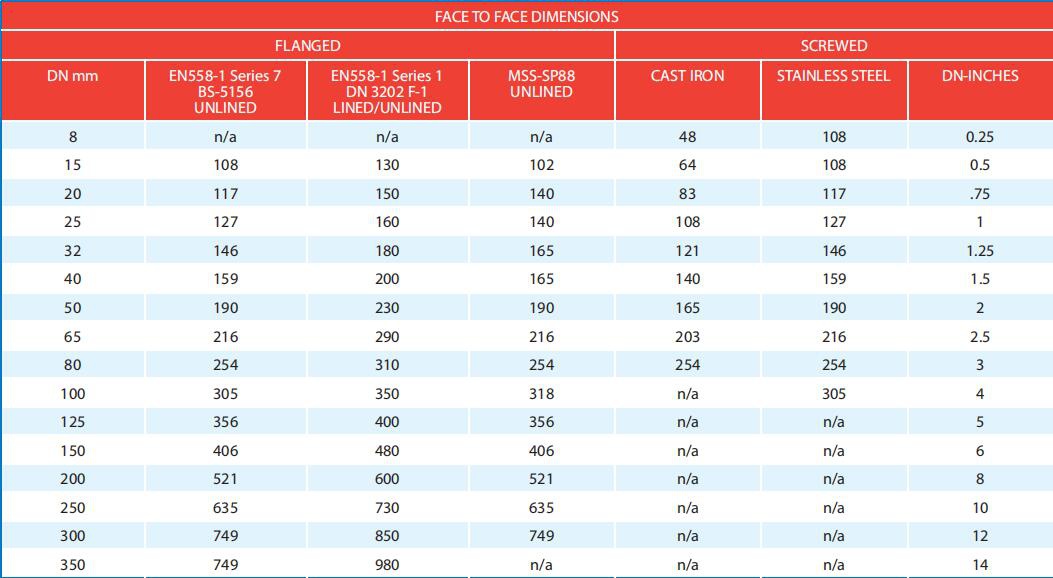

Dimensions de la vanne à membrane de type Weir
Avantages des vannes à membrane de type déversoir
Les vannes à membrane de type Weir possèdent de nombreux revêtements qui les aident à résister aux dommages chimiques.
Ces vannes offrent une étanchéité parfaite.
Ces vannes sont adaptées au transport de fluides dangereux et radioactifs.
Les vannes à membrane de type Weir fonctionnent bien dans les fluides visqueux.
Ils peuvent être utilisés dans des applications de régulation de débit par simple pression ou arrêt.
Dépannage des vannes à membrane de type Weir
1. Fuite :
Vérifiez que la vanne est bien fermée. Assurez-vous que la membrane est en contact direct avec le déversoir et assure une étanchéité parfaite.
Vérifiez que la membrane ne présente aucun signe de dommage, comme des déchirures ou des fissures. Remplacez-la si nécessaire.
Vérifiez que le corps de la vanne et les surfaces du siège sont propres et exempts de débris ou d'accumulation de tartre qui pourraient entraver l'étanchéité.
2. Défaillance du diaphragme :
Examinez la membrane pour déceler tout signe d'usure, de fatigue ou de dégradation chimique. Remplacez-la si elle semble endommagée ou usée.
Assurez-vous que la membrane est correctement installée, centrée et bien fixée à la tige de la soupape ou au compresseur. Une installation incorrecte peut entraîner une défaillance prématurée.
3. Fonctionnement difficile ou bloqué :
Vérifiez la présence d'obstructions ou de débris pouvant entraver le mouvement du diaphragme. Nettoyez soigneusement la valve et éliminez tout blocage.
Vérifiez que la tige de soupape ou le compresseur ne présentent pas d'usure excessive ni de blocage. Lubrifiez ou remplacez la tige si nécessaire.
Vérifiez que l'actionneur ou le mécanisme de commande fonctionne correctement et fournit une force suffisante pour un fonctionnement fluide.
4. Débit irrégulier ou débit restreint :
Examinez le déversoir afin de déceler tout dommage, accumulation ou défaut d'alignement susceptible de provoquer des écoulements irréguliers. Nettoyez ou réparez le déversoir au besoin.
Vérifiez que le corps et le siège de la vanne ne présentent aucune obstruction susceptible de restreindre le débit. Nettoyez soigneusement la vanne afin d'éliminer tout débris.
5. Usure excessive :
Inspectez régulièrement les composants de la vanne afin de détecter tout signe d'usure, comme l'érosion ou la corrosion. Remplacez rapidement les pièces usées pour éviter d'autres dommages.
Si l'usure est un problème récurrent, envisagez d'opter pour un matériau de diaphragme de meilleure qualité ou une conception de valve plus durable.
Certificat:
Pourquoi choisirSOUPAPE CNM?
CNM Valve s'engage à fournir des produits de qualité supérieure qui répondent aux normes et spécifications internationales.Nous proposons des solutions sur mesure pour répondre à vos besoins opérationnels spécifiques, notamment en matière de choix des matériaux, de dimensions et d'options d'actionneurs.Notre équipe d'experts est disponible pour vous fournir une assistance à l'installation, au dépannage et des conseils en matière de maintenance.Optimisez votre investissement grâce à nos solutions économiques.
Pour plus d'informations ou pour demander un devis, veuillez consulter le site web de CNM VALVE ou contacter directement notre équipe commerciale.
