Maison Vanne à guillotine

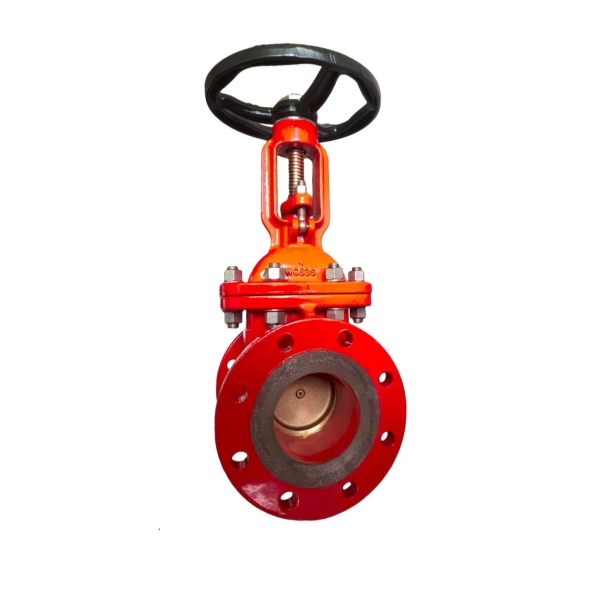

Vanne à guillotine en fonte ductile classe 150

Vanne à guillotine en fonte ductile classe 150

Découvrez notre gamme premium Vanne à guillotine à chapeau boulonné en fonte ductile classe 150, RF—un produit qui allie parfaitement une ingénierie robuste à des performances fiables. Conçu en pleine conformité avec API 600 et AWWA C515 Conformément aux normes, cette vanne est le choix de confiance des industries recherchant efficacité, sécurité et durabilité.

Conçu à partir de fonte ductile ASTM A395Le corps de vanne offre une robustesse et une résistance exceptionnelles, garantissant une longue durée de vie même dans des conditions d'utilisation difficiles. La construction à chapeau boulonné renforce l'étanchéité tout en facilitant la maintenance, minimisant ainsi les temps d'arrêt dans les applications critiques.

Pour des performances supérieures, les garnitures intérieures peuvent être personnalisées avec Acier inoxydable 316L ou Bronze d'aluminium, offrant une excellente résistance à la corrosion et une protection contre l'usure. Combiné avec brides à face surélevée (RF)Cette vanne garantit une connexion sécurisée aux canalisations et un contrôle constant du débit.

  • Taille :

    2” to 14” (DN50–DN350)

  • Connexions terminales :

    Flanged, Raised Face (RF)

  • Matériel :

    Ductile Iron ASTM A395-65-45 (Optional: Carbon Steel ASTM A216 WCB)

  • Plage de température :

    Up to 80℃ for water service (can reach 120℃ depending on sealing materials)

  • Pression nominale :

    Class 150

  • Normes de conception :

    API 600 / AWWA C515

  • Moyen approprié :

    Potable water, wastewater, fire protection water, neutral liquids, and light industrial fluids

  • Opération :

    Handwheel (manual)
Renseignez-vous dès maintenant
  • DESCRIPTION

La vanne à guillotine en fonte ductile de classe 150 est conçue pour une fermeture fiable des réseaux d'alimentation en eau, d'eaux usées et pour des applications industrielles générales. Fabriquée avec une construction de capot boulonnée et brides à face surélevée (RF)Cette vanne garantit une excellente étanchéité, une grande durabilité et une facilité d'entretien.

Fabriqué à partir de fonte ductile ASTM A395 Pour une résistance et une robustesse supérieures, la vanne est conçue pour répondre aux exigences de AWWA C515 et API 600 normes de conception. Les garnitures intérieures adoptent Bronze d'aluminium ou acier inoxydable 316L, offrant une résistance exceptionnelle à la corrosion et à l'usure, adaptée à une utilisation prolongée dans des environnements de travail difficiles.



Caractéristiques du produit

  • Corps à haute résistance : Le corps en fonte ductile ASTM A395 offre une résistance aux chocs et une ductilité supérieures à celles de la fonte grise.
  • Garniture résistante à la corrosion : Les options comprennent des bagues de coin/siège en bronze d'aluminium ou en acier inoxydable 316L pour une durée de vie prolongée.
  • Conception du capot boulonné : Assure une étanchéité optimale et un entretien facile.
  • Brides à face surélevée (RF) : Assure une connexion fiable et une compatibilité avec les systèmes de tuyauterie standard.
  • Fonctionnement fluide : Faible couple de fonctionnement grâce à une conception de tige ascendante et une manivelle durable.
  • Conformité aux normes : Conforme à API 600 et AWWA C515 normes pour les vannes à guillotine.
  • Applications polyvalentes : Convient pour l'eau potable, les eaux usées, les systèmes de protection incendie et les canalisations industrielles.

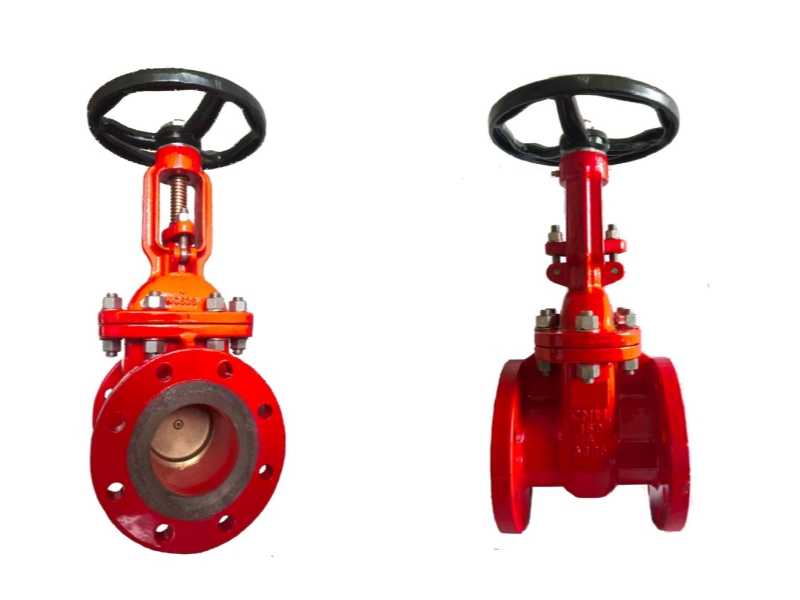

Ductile iron ASTM A395 Gate Valve

Spécifications techniques

  • Norme de conception : API 600 / AWWA C515
  • Matériau du corps : Fonte ductile ASTM A395-65-45 (Optionnel : Acier au carbone ASTM A216 WCB)
  • Matériau de garniture : Bronze AL / Acier inoxydable 316L
  • Pression nominale : Classe 150
  • Fin de la connexion : À bride, face surélevée (RF)
  • Gamme de tailles : 2” à 14” (DN50–DN350)
  • Opération: Volant (manuel)
  • Type de capot : Capot boulonné
  • Dimensions: Conformément à la norme ASME B16.10



DIMENSIONS EN POUCES ET EN MILLIMÈTRES
DNLDkDDgbetDoH
2”178120,615291,915.74–19178380
4”229190,5229157.223.98–19250615
6”267241,3279215,925.48–22300803
8”292298,4343269,728.48–223501010
14 pouces381476.2533412,834,812–295081608



Non.PartieMatérielStandardQté Non.PartieMatérielStandardQté
1CorpsFonte ductileASTM A3951 13Boulons suiveurs de presse-étoupeAcierASTM A193-B72
2Anneaux de siègeBronze couléASTM B62 C836002 14Écrous suiveurs de glandesAcierASTM A194-2H2
3Anneaux à face en coinBronze couléASTM B62 C836002 15Suiveur de glandeAcier mouléASTM A216 WCB1
4CoinFonte ductileASTM A3951 16Bague de jougAcierASTM A439-D2C1
5TigeBronzeASTM B150 C632001 17Écrou de douille de jougFonte ductileASTM A3951
6Joint de carrosserieGraphite 1 18VisAcierASTM A193-B71
7BoulonsAcierASTM A193-B71 ensemble 19volantFonte ductileASTM A3951
8noixAcierASTM A194-2H1 ensemble 20Plaque d'identificationAluminium 1
9BonnetFonte ductileASTM A3951 21Écrou de volantFonte ductileASTM A3951
10Bague de siège arrièreBronzeASTM B150 C632001 22vis de réglageSS316 1
11EmballageGraphiteSANS AMIANTE1 ensemble 23JougFonte ductileASTM A3951
12Presse-étoupeBronzeASTM B150 C632001 24Axe de charnièreF6aASTM A1822



Applications

  • Distribution et traitement de l'eau potable municipale
  • systèmes d'eaux usées
  • canalisations de protection contre l'incendie
  • Systèmes d'irrigation et agricoles
  • Contrôle des fluides industriels



Certificat


Post Indicator Gate Valve Asme Class 150		Post Indicator Gate Valve Asme Class 150Post Indicator Gate Valve Asme Class 150



Pourquoi choisir CNM VALVE ?



Chez CNM VALVE, nous nous engageons à fournir des solutions fiables et de haute qualité pour les systèmes industriels et de protection incendie. Notre vanne à guillotine à indicateur de position ASME classe 150 est conçue pour offrir performance, sécurité et durabilité, ce qui en fait le choix idéal pour vos opérations critiques.

CNM VALVE propose des services de livraison rapide et de personnalisation pour répondre aux exigences et aux délais spécifiques de chaque projet.

Pour plus d'informations ou pour demander un devis, veuillez consulter le site web de CNM VALVE ou contacter directement notre équipe commerciale.



Contactez-nous



Pour toute question ou pour passer une commande, veuillez contacter notre équipe dès aujourd'hui !

E-mail:market@valvescenter.com

Téléphone : +86 138 6861 8624

Site web:www.valvescenter.com

MOTS-CLÉS POPULAIRES : Vanne à guillotine en fonte ductile classe 150 Vanne à guillotine en acier inoxydable 316L Vanne à guillotine en fonte ductile ASTM A395 Brides à face surélevée (RF) Vanne à guillotine Vanne à guillotine conforme à la norme API 600 Vanne à guillotine conforme à la norme AWWA C515
