Vanne à guillotine conforme à la norme JIS 20k/10k

Vanne à guillotine conforme à la norme JIS 20k/10k

La vanne à guillotine JIS 20K/10K, fabriquée par CNM Valve, est une vanne industrielle de haute qualité conçue pour une régulation optimale dans divers systèmes de tuyauterie. Conformes aux normes industrielles japonaises (JIS), ces vannes sont reconnues pour leur étanchéité supérieure, leur longue durée de vie et leur résistance aux hautes pressions, ce qui en fait un choix idéal pour des secteurs tels que le pétrole et le gaz, la pétrochimie, le traitement de l'eau et la production d'énergie.







  • Taille :

    DN50 - DN600

  • Connexions terminales :

    Flanged to JIS B2220, butt-welded

  • Matériel :

    Cast iron, carbon steel, stainless steel, bronze

  • Pression nominale :

    20k, 10k

  • Normes de conception :

    JIS B2083, B2073

  • Moyen approprié :

    petroleum, chemical,water
Renseignez-vous dès maintenant
  • DESCRIPTION

Caractéristiques du produit :

Pression nominale : Disponible en classes de pression 20K et 10K, assurant une grande polyvalence pour les applications à haute et basse pression.

Matériaux : Fabriqué à partir de matériaux de première qualité tels que la fonte, l'acier au carbone, l'acier inoxydable et le bronze, offrant une excellente durabilité et une résistance à la corrosion.

Conception : La vanne à guillotine possède une tige montante ou non montante, avec des extrémités à brides ou soudées bout à bout pour faciliter l'installation et la maintenance.

Fonctionnement : Fonctionnement manuel par volant ou possibilité d'être équipé d'actionneurs électriques/pneumatiques pour une commande automatisée.

Étanchéité : Conçu avec un joint métal sur métal pour assurer une excellente étanchéité, même dans des conditions difficiles.

Conformité JIS : Fabriqué selon les normes JIS B2073 et B2083, garantissant une qualité, des performances et une sécurité optimales.



Applications :

Pétrole et gaz : Idéal pour contrôler le débit dans les pipelines, notamment dans les environnements à haute pression.

Traitement de l'eau : Convient à la régulation du débit d'eau dans les systèmes d'eaux propres et d'eaux usées.

Industrie chimique : Fiable pour la manipulation de produits chimiques agressifs dans les usines pétrochimiques.

Production d'énergie : Assure une régulation stable du débit dans les systèmes de refroidissement et de vapeur.



Avantages de la vanne à guillotine conforme à la norme CNM JIS :

Durabilité supérieure : Fabriqué avec des matériaux de haute qualité pour résister aux conditions extrêmes.

Contrôle efficace du débit : assure un fonctionnement fluide et précis, réduisant l’usure et la consommation d’énergie.

Maintenance réduite : Conçu pour une maintenance facile, réduisant ainsi les coûts d'exploitation au fil du temps.

Polyvalence en matière de pression : Disponible en versions 20K et 10K pour répondre à divers besoins industriels.

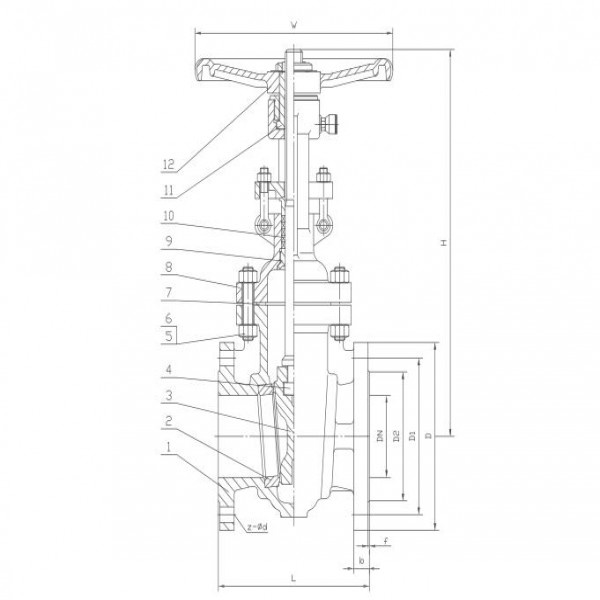

Matériau des pièces de la vanne à guillotine conforme à la norme JIS 20k/10k :

NoNom de la partieMatériel
1CorpsJIS G5151 SCPH2
2SiègeASTM A105 + 13Cr
3disque en forme de coinJIS G5151 SCPH2 + 13Cr
4TigeASTM A182 - F6a
5BoulonASTM A193 Gr.B7
6NoixASTM A194 Gr.2H
7Joint d'étanchéitéGraphite + Acier au carbone
8BonnetJIS G5151 SCPH2
9Bague de siège arrièreASTM A276 - 410
10Emballagegraphite flexible
11Écrou de tigeASTM A439 D-2 / Alliage de cuivre
12volantASTM A536 60



Dimensions de la vanne à guillotine 20k/10k :

Dimension 10K - Unité : mm
DNdLHWDD1D2bFz-Φd
50A50178360200155120961624-19
65A651913952001751401161824-19
80A802034352501851501261828-19
100A1002295222802101751511828-19
125A1252545702802502101822028-23
150A1502676103002802402122228-23
200A20029274035033029026222212-23
250 A25033093540040035532424212-25
300A300356106545044540036824216-25
350A350381143050049044541326216-25
400A400406162556056051047528216-27
500A500457193063067562058530220-27
Dimension 20K - Unité : mm
DNdLHWDD1D2bFz-Φd
50A50216360200155120961828-19
65A652413952001751401162028-19
80A802834502502001601322228-23
100A1003055402802251851602428-23
125A1253815902802702251952628-25
150A15040363030030526023028212-25
200A20041979035035030527530212-25
250 A25045795040043038034534212-27
300A300502110045048043039536216-27

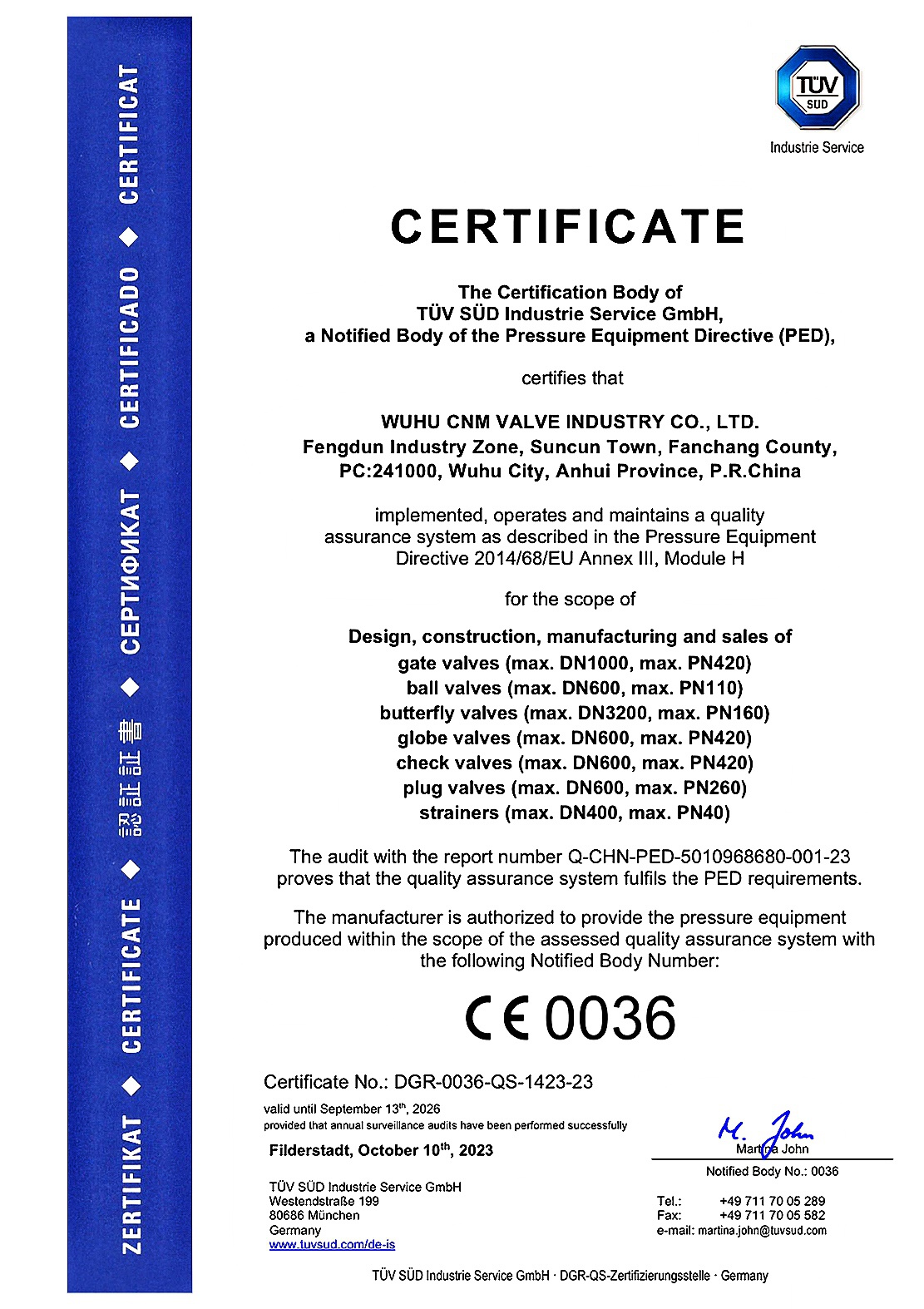

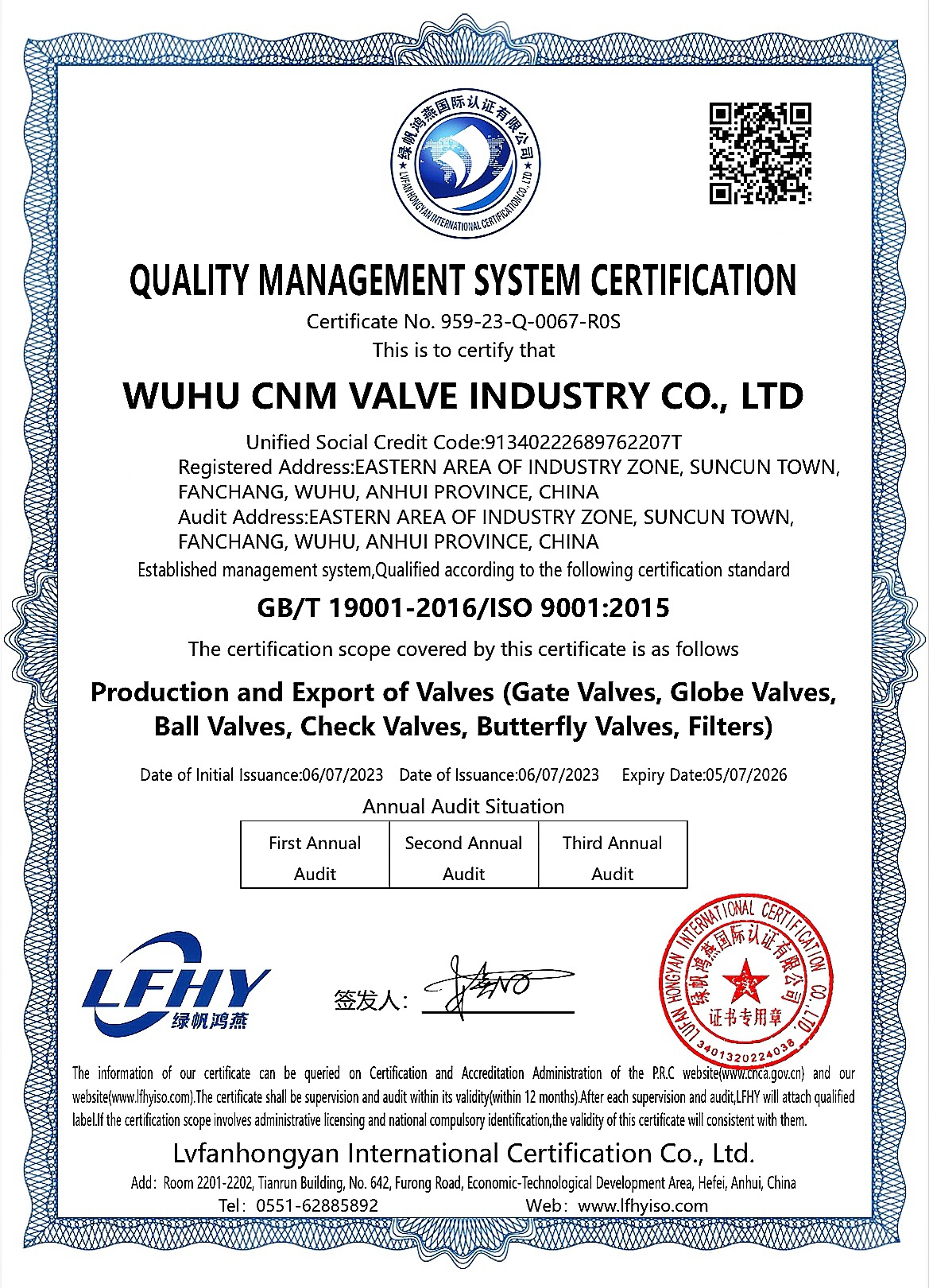

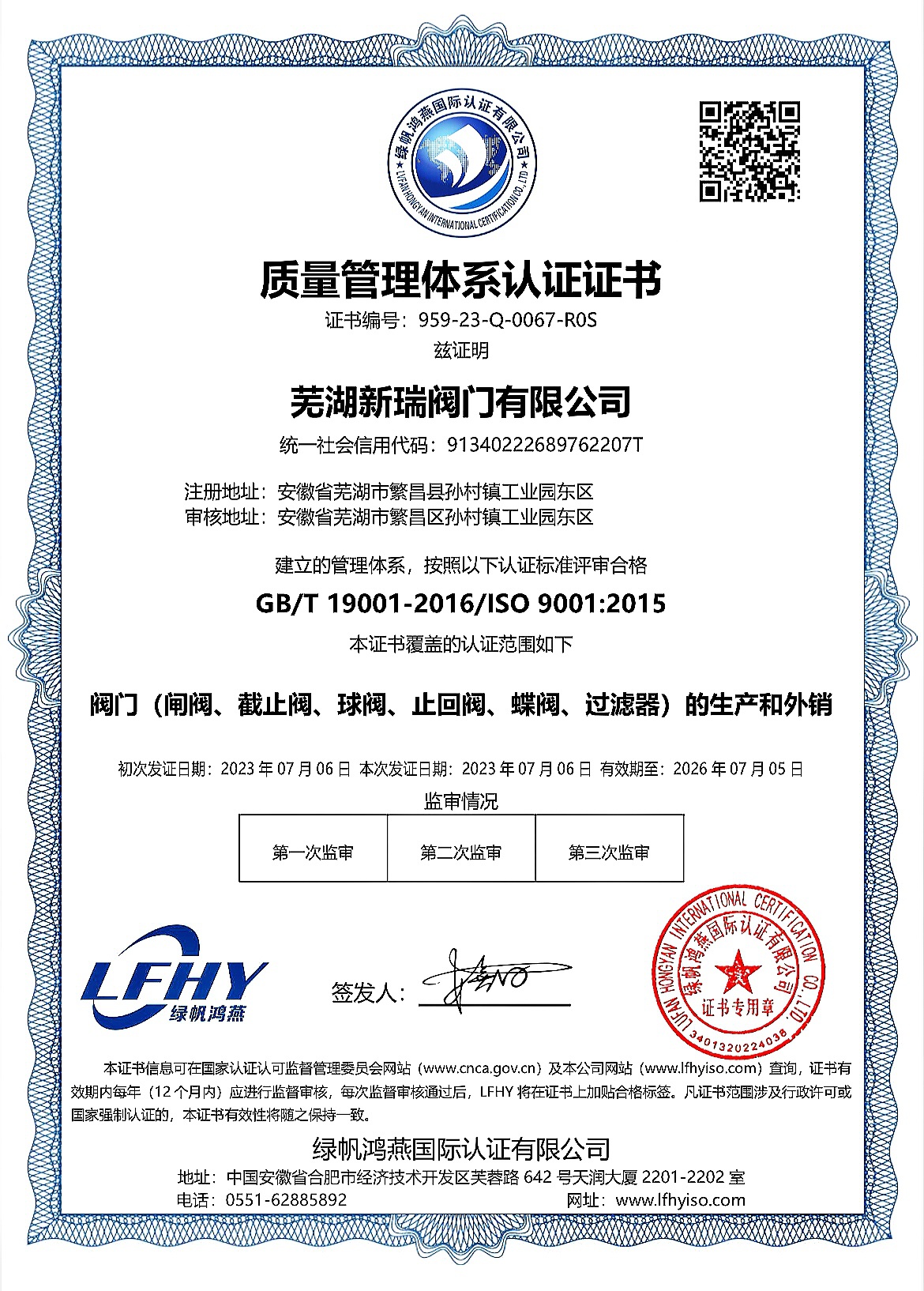

Certificat:

JIS/KS Stainless Steel Gate Valve   JIS/KS Stainless Steel Gate Valve   JIS/KS Stainless Steel Gate Valve



Pourquoi choisir CNM VALVE ?

Pour plus d'informations sur notre vanne à guillotine conforme à la norme JIS 20K/10K, CNM Valve possède des années d'expérience dans la fabrication de vannes industrielles haut de gamme et propose des solutions sur mesure pour vos besoins spécifiques.

CNM VALVE propose des services de livraison rapide et de personnalisation pour répondre aux exigences et aux délais spécifiques de chaque projet.

Pour plus d'informations ou pour demander un devis, veuillez consulter le site web de CNM VALVE ou contacter directement notre équipe commerciale.



Contactez-nous

Pour toute question ou pour passer une commande, veuillez contacter notre équipe dès aujourd'hui !

Courriel : market@valvescenter.com

Téléphone : +86 138 6861 8624

Site web : www.valvescenter.com
