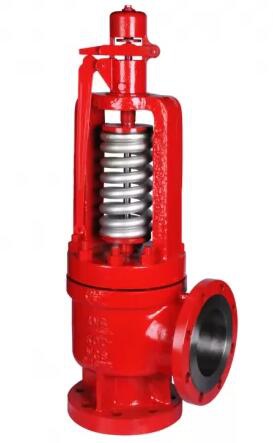

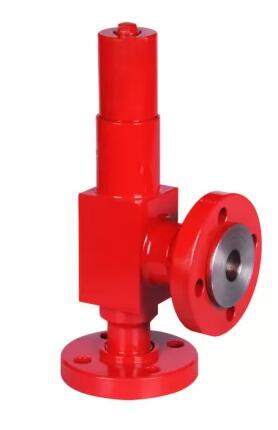

A soupape de décharge de pression Il s'agit d'un dispositif de sécurité conçu pour protéger un système ou un composant sous pression contre les surpressions en relâchant l'excès de pression. Il est utilisé dans de nombreuses applications, notamment les chaudières à vapeur, les réservoirs de stockage de gaz et autres systèmes sous pression.
La soupape de décharge de pression se compose d'un corps de soupape, d'un ressort et d'un élément sensible à la pression (tel qu'une membrane ou un soufflet). Cet élément sensible est conçu pour réagir aux variations de pression au sein du système et ouvrir la soupape lorsque la pression dépasse un seuil prédéfini. Le ressort exerce une force de réaction sur l'élément sensible, ce qui contribue à maintenir la soupape fermée jusqu'à ce que la pression atteigne un certain niveau.
Une soupape de décharge de pression est composée de trois éléments fonctionnels :
1) Élément de soupape, généralement une soupape à clapet à ressort.
2) Élément de détection, généralement un diaphragme ou un piston.
3) Élément de force de référence. Le plus souvent un ressort.
En fonctionnement, la soupape de décharge reste normalement fermée jusqu'à ce que la pression en amont atteigne la pression de consigne. La soupape s'entrouvre lorsque cette pression est atteinte et continue de s'ouvrir, augmentant ainsi le débit à mesure que la surpression augmente. Lorsque la pression en amont chute de quelques psi en dessous de la pression de consigne, la soupape se referme.
(1) ÉLÉMENT DE SOUPAPE (soupape à clapet)
Le plus souvent, soupapes de décharge de pression On utilise un clapet à ressort comme élément de vanne. Le clapet comprend un joint élastomère ou, dans certains modèles haute pression, un joint thermoplastique, conçu pour assurer l'étanchéité du siège. En fonctionnement, le ressort et la pression amont exercent des forces opposées sur le clapet. Lorsque la pression amont est supérieure à la force du ressort, le clapet s'écarte du siège, permettant ainsi au fluide de s'écouler par l'orifice de sortie. Lorsque la pression amont chute en dessous du seuil de consigne, la vanne se ferme.
(2) ÉLÉMENT DE DÉTECTION (piston ou diaphragme)
Les soupapes à piston sont souvent utilisées lorsque des pressions de décharge élevées sont requises, lorsque la robustesse est un critère important ou lorsque la pression de décharge n'a pas besoin d'être maintenue à une tolérance très stricte. Les soupapes à piston sont généralement plus lentes que les soupapes à membrane en raison du frottement du joint de piston. Pour les applications à basse pression ou lorsqu'une grande précision est requise, la soupape à membrane est privilégiée. Les soupapes de décharge à membrane utilisent un disque mince qui détecte les variations de pression. Elles sont généralement fabriquées en élastomère, mais on utilise parfois du métal fin et ondulé pour des applications spécifiques. Les membranes éliminent quasiment le frottement inhérent aux soupapes à piston. De plus, pour une même taille de soupape de décharge, il est souvent possible d'obtenir une surface de détection plus importante avec une soupape à membrane qu'avec une soupape à piston.
(3) L'ÉLÉMENT DE FORCE DE RÉFÉRENCE (ressort)
L'élément de force de référence est généralement un ressort mécanique. Ce ressort exerce une force sur l'élément sensible et provoque la fermeture de la vanne. De nombreuses soupapes de décharge sont conçues avec un dispositif de réglage permettant à l'utilisateur d'ajuster le point de consigne de pression de décharge en modifiant la force exercée par le ressort de référence.
En conclusion
Les soupapes de décharge de pression sont des dispositifs de sécurité essentiels qui permettent de prévenir les accidents et les dommages matériels en évacuant la surpression. Elles sont généralement installées dans les systèmes où la pression pourrait devenir dangereuse si elle n'est pas correctement régulée, comme dans les chaudières à vapeur ou les réservoirs de stockage de gaz. Elles sont également utilisées dans de nombreuses autres applications où la pression doit être soigneusement régulée pour garantir le bon fonctionnement du système. fournisseur de soupapes de décharge de pressionSi nos produits vous intéressent, veuillez Contactez-nous dès maintenant!
