Dans les usines, les bâtiments, etc., le débit d'eau peut être contrôlé grâce à différents types de vannes de plomberie. Cet article présente les propriétés et les caractéristiques de chaque type de vanne.
vanne à bille
Le Vannes à bille Ces vannes sont de forme sphérique. Cette sphère est rotative et présente une ouverture centrale. En position ouverte, cette ouverture est alignée avec l'extrémité du tuyau. Lorsque la vanne est fermée, le tuyau est perpendiculaire à la sphère. La poignée de la vanne permet également d'indiquer l'ouverture ou la fermeture du tuyau. Lorsque la vanne est ouverte, le tuyau est parallèle au corps de la vanne.
Les vannes à bille sont dotées de butées positives. Par conséquent, elles ne nécessitent aucun système de régulation de débit. Les butées se situent généralement à 0°, 45° et 90°. Elles assurent également une bonne étanchéité lorsque la vanne est fermée.
Vanne à guillotine
Dans les vannes à guillotine, un bloc métallique sert à contrôler le débit d'eau. Ce bloc métallique fait office de guillotine ; il s'ouvre en se levant et se ferme en s'abaissant. Une molette ou un bouton situé en haut de la guillotine permet de régler le degré d'ouverture de la vanne. Vannes à guillotine ne présentent aucune indication d'ouverture ou de fermeture de la vanne.
Bien que les vannes à guillotine assurent une étanchéité optimale des canalisations, elles ne permettent pas de modifier le débit. Elles sont sensibles à la corrosion, ce qui peut entraîner leur blocage. Ces vannes sont relativement fragiles.
vanne papillon
La vanne papillon contient un disque. Ce disque est conçu en fonction du diamètre intérieur du tuyau. Un levier permet de contrôler la rotation du disque, qui régule ainsi le débit d'eau dans le tuyau. Une chute de pression est toujours observée dans les vannes papillon, car le disque est constamment immergé dans le tuyau d'écoulement d'eau.
Le flux du vanne papillon est assez précis. Ils assurent également une étanchéité parfaite grâce à un joint.
Valve à diaphragme
La vanne à membrane sert à limiter le débit d'eau dans un système de tuyauterie. Son fonctionnement est très similaire à celui des vannes à guillotine. Elle comporte également une molette ou un bouton permettant de régler la membrane et ainsi de contrôler le débit. La membrane, une fois installée, assure l'étanchéité en se posant sur son support.
Ces vannes servent généralement à arrêter ou à fermer le flux d'eau dans les canalisations.

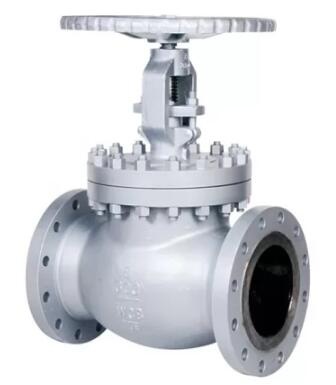

Valve à globe
Lorsqu'il est nécessaire de contrôler ou de limiter le débit d'eau, on peut utiliser un robinet à soupape. Ce robinet est composé d'un obturateur qui se lève et s'abaisse lorsque la molette du robinet tourne. L'écoulement est interrompu par l'étanchéité du clapet anti-retour grâce à l'obturateur. soupapes à globe Ces vannes sont généralement adaptées aux applications où le débit du système de tuyauterie fluctue constamment. Elles sont également fiables pour les applications nécessitant une restriction de débit. Ces vannes ont la forme d'une bille ou d'un globe, d'où leur nom de vannes à globe.
Clapet anti-retour
Lorsqu'il est nécessaire de maintenir un débit d'eau unilatéral, on peut utiliser un clapet anti-retour. clapets anti-retour Ces clapets anti-retour sont généralement hors service. Ils utilisent une bille pour contrôler le débit du fluide dans la canalisation. La bille interrompt le flux si l'eau circule dans le mauvais sens. Le clapet anti-retour peut également comporter un diaphragme, qui utilise un disque en caoutchouc ou un volet rotatif pour bloquer et obturer l'orifice en cas de reflux.
Le clapet anti-retour est une vanne de manœuvre qui interrompt complètement le flux. Il peut également être utilisé pour interrompre un flux dans le bon sens.
Valve à pression équilibrée
Les soupapes de pression servent à réguler la température dans les canalisations d'eau sanitaire, notamment pour les douches et les baignoires. Les sorties d'eau chaude et d'eau froide sont séparées par un diaphragme situé au centre de la soupape. Ces soupapes se déplacent pour limiter le débit excessif d'une sortie lorsque la pression dans l'autre chute. Par exemple, lorsqu'on tire la chasse d'eau par la sortie d'eau froide, l'eau chaude s'écoule également si la pression dans la conduite d'eau froide diminue.
